概述：

物聯網水肥一體化智能灌溉系統廣泛應用于溫室大棚種植、植物工廠、立體化種植、基質栽培、水培等各種生產、科研、教學行業，進行自動水肥一體化或者精準灌溉的用戶。該系統可根據不同種類作物的水、肥需求規律以及土壤墑情狀況進行自動化的供水、施肥調配，采取定時定量的供給準則，可實現節水、節能、節約人力成本。

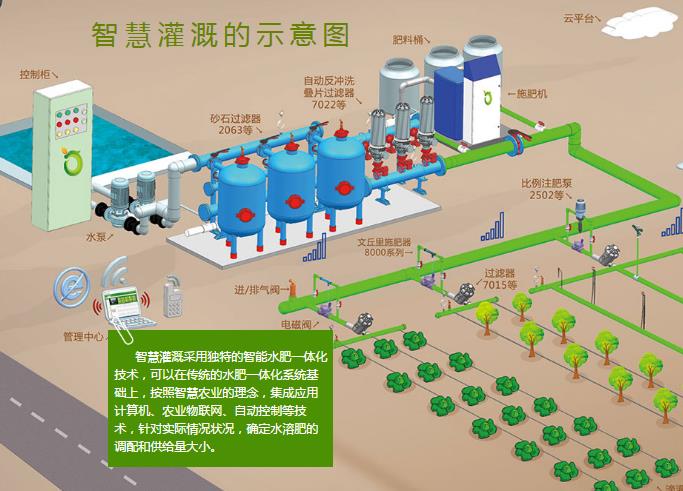

系統組成

水肥一體化智能灌溉系統通常包括灌溉首部樞紐、土壤墑情監測和田間輸配水管網系統等三部分，實際生產中由于供水條件和灌溉要求不同，施肥系統可能僅由部分設備組成。

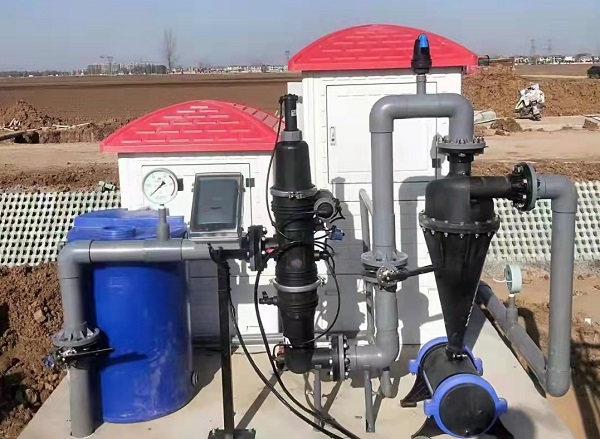

灌溉首部系統

灌溉首部包含進水泵、電源控制柜、砂石過濾器、自動反沖洗疊片過濾器、自動水肥一體機、管線及配電控制房等設備設施，提供水源，滿足灌溉水肥需求。

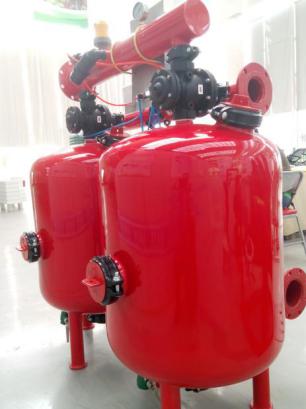

（一）砂石過濾器

砂石過濾器又稱石英砂過濾器，砂濾器，它是通過均質等粒徑石英砂形成砂床作為過濾載體進行立體深層過濾的過濾器，常用于一級過濾。其主要是采用砂石作為濾料過濾。

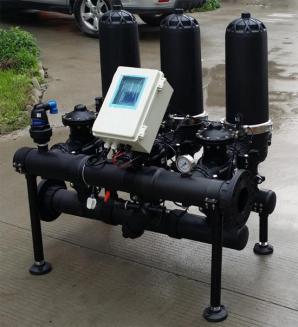

（二）自動反沖洗疊片過濾器

全自動疊片過濾器自帶電子控制裝置，可使用時間間隔和壓力差控制反沖洗的所有步驟。一旦設定完畢，即可*使用。

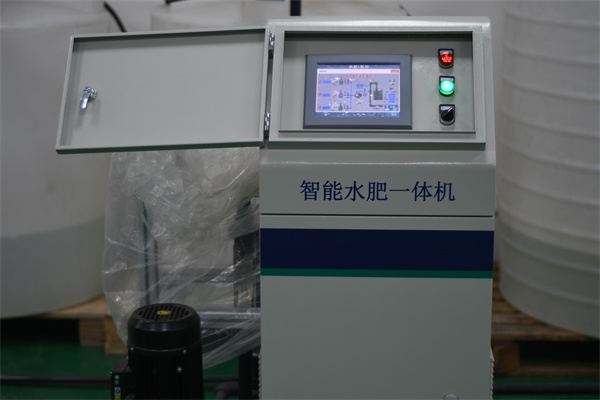

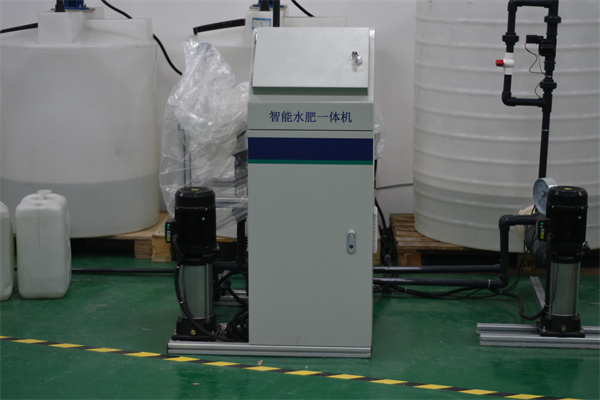

（三）自動水肥一體機

水肥機能夠執行精確的施肥控制過程，是一款直接連接到灌溉主管路前端或通過旁通管路連接到灌溉區域的施肥系統。該系統可以與任何灌溉系統或任何灌溉首部簡單而快速的相連接，可用于已建成的農田灌溉和溫室灌溉中。

1、中文操作系統，提供安全密碼設置。

2、支持灌水量或灌溉時間控制系統運行，支持土壤濕度傳感自動控制。

3、標準接三路注肥器，*多擴展到８路，根據肥料配比設定 EC/PH 值或采用標準配方（農業專家系統）進行自動施肥。

4、實時 EC/PH 值檢測控制和自動校正功能。

5、可控制各供料管供液量。

6、實時監控各輸入與輸出參數變化，并自動保存以備查看各窗口畫面、報警事件記錄、重要參數歷史記錄、實時曲線等。

7、系統故障報警輸出。

8、灌溉施肥工藝擴展。

9、水源首部控制功能。

10、自帶一路485接口。

11、灌溉模式：分區循環、定時定量控制，可根據不同時段自動調整灌溉時間，控制軟件可以根據用戶要求編寫。

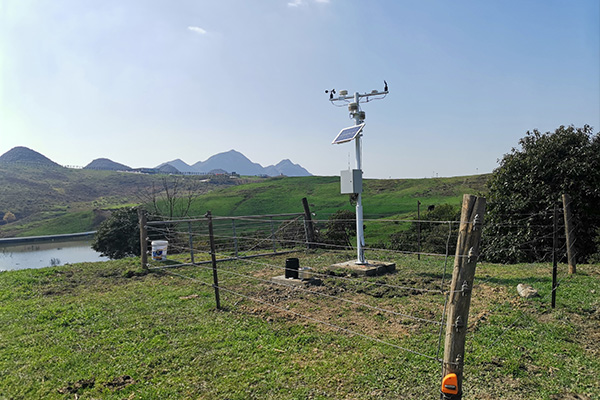

水肥一體化-土壤墑情監測部分

土壤墑情在線監測是具有無線數據采集與傳輸功能的土壤水分無線傳感器采集系統。由無線數據采集終端和土壤溫濕度傳感器組成?？陕癫卦诘叵律钐?。

水肥一體化田間、溫室水管網自動控制系統

（一）LoRa無線自動灌溉控制系統

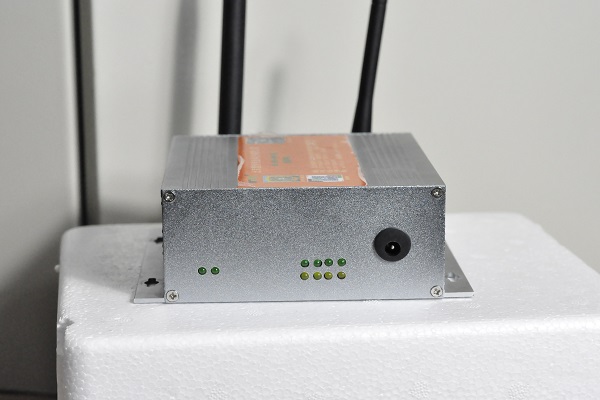

1、LoRa無線網關

無線距離可達500米-2.5公里，適用城市綠化噴灌、農田灌溉、農業高效節水灌溉、大棚噴滴灌等。

2、LoRa無線節點

采用高效的ISM頻段射頻Lora擴頻芯片，提供了多個頻道的選擇。模塊可在線修改串口速率，發射功率，射頻速率等各種參數。模塊能夠透明傳輸任何大小的數據，而用戶無須編寫復雜的設置與傳輸程序。模塊提供多種接口、支持寬范圍電壓運行，傳輸距離遠；提供豐富便捷的軟件編程設置功能，應用領域非常廣泛；無線節點同時可以給前端傳感器設備供電，節點內含智能電源模塊，能控制上電及斷電時間從而實現設備的低功耗，采用鋰亞電池即可工作3—5年（根據上下電頻次）。

3、LoRa無線節點電磁閥控制器

能控制市面上所有的脈沖電磁閥。無需布設電源線，自帶電池就可以實現對脈沖電磁閥超過3萬次的開關控制。以LoRa無線傳輸模式與智能網關進行通信。對電池電量實時檢測，可提前告知用戶更換，不影響生產作業。安裝方便。

4、LoRa無線節點傳感器

無線傳輸距離遠：可達500米-2.5公里，3.6V電池壽命可達2年。 可同時接入土壤溫度、濕度、鹽分、電導率、空氣溫度、濕度、風向、風速、光照、輻射等多種傳感器。

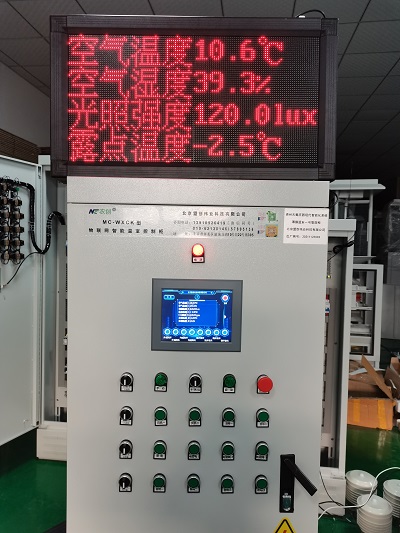

（二）自動灌溉控制系統

自動/手動控制柜：〖手*停*自〗，手動（本地手動人工控制模式）；停止（非使用期間或防止意外均可選停止檔位）；自動（使用遠程手動或全自動控制）。觸摸屏采集控制主機，本機可以查看數據，設置采集間隔、查看聯網狀態，通過TCP網口、GPRS無線等傳輸方式遠程查看、設置、控制等。自動控制柜可以實現本地手動控制、聯網遠程手動控制、聯網啟用智能自動控制功能。

水肥一體化綜合配置方案

1、供水配電設備：水泵、穩壓泵、變頻柜、配電箱等。

2、砂石過濾器：初級砂石過濾。

3、自動反沖洗疊片過濾器：精細過濾、滿足滴灌微噴等灌溉需求、自動沖洗、避免堵塞。

4、水肥一體機。
