風速風向傳感器
- 產品介紹
空氣流動就會產生風，這是十分常見的自然現象。清風會讓人感覺舒適，而大風和暴風卻會產生很強的破壞。因此，人們需要通過風速風向傳感器來對這種自然現象進行實時觀測和研究。MC-FS傳感器選用碳纖維材料。
介紹：

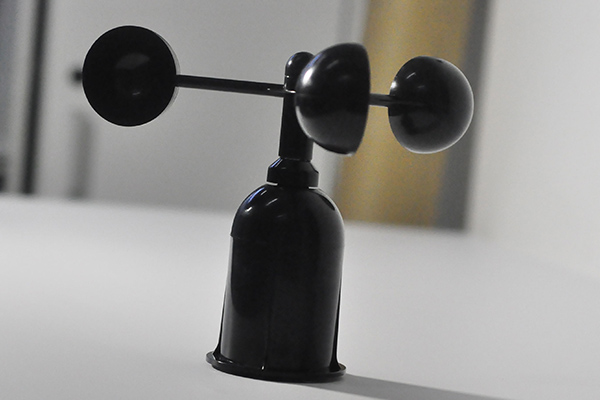

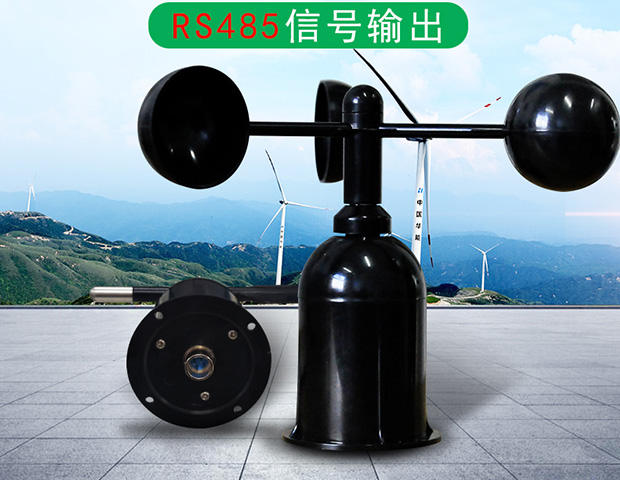

通常人們采用MC-FS機械式風速風向傳感器來進行風向以及風速的觀測，可連續測量風速和風量、風向等信息。風速傳感器為三杯式結構，風向傳感器為風向標結構。該傳感器可進行連續記錄。另外，該設備體積小巧，而且攜帶以及安裝都十分方便。
工作原理：

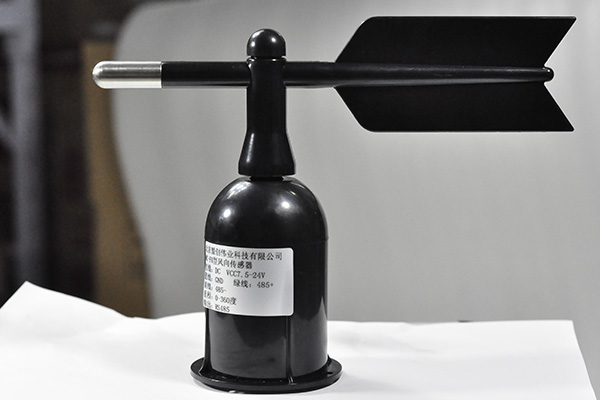

風向傳感器原理通過風向箭頭的轉動來對風向進行探測，并將信息傳遞給碼盤，并對外輸出風向數值。風速傳感器原理是通過風力推動三杯式傳感器進行旋轉，中軸會帶動內部感應元件產生信號，從而對外輸出風速數值信息。設備采用的是獨立式設計，分為兩個部分，但是通常會同時用于同一測量設備當中。
計算公式：
1、電壓信號：1-5 V對應0-359度和0-45 m /s。
2、電流信號：4-20mA對應0-359度和0-45m /s。
通訊協議：
MODBUS-RTU通訊協議
機械式風速風向RS485報文
修改地址
廣播指令寫地址指令：FF 10 80 00 00 (新地址)(校驗位低)(校驗位高)
查詢傳感器(地址為01)的風速數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 00 | 00 | 01 | 84 | 0A |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器0數據高 | 寄存器0數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 00 | 1F | F9 | 8C |
風速單位：m/s | ||||||
以上數據表示：風速00X1F=31=31/10=3.1m/s(讀出值除以十計算)
查詢傳感器(地址為01)的風向數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 00 | 00 | 01 | 84 | 0A |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器0數據高 | 寄存器0數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 01 | 3C | B9 | C5 |
風速單位：°（度） | ||||||
以上數據表示：風向01X3C=316°(讀出值為實際值)
價格：
該類傳感器的價格需要結合多種因素綜合分析，原料、人工成本、運輸成本等等都會影響到設備的實際價格。因此，想要了解風速風向傳感器價格，還需要通過電話直接與在線客服進行溝通，這樣才可以拿到當前市場中的報價詳單。
作用：
廣泛應用于氣象、道路交通、建筑、風電、農業等眾多行業，為環境監測、防災減災、能源利用提供了科學數據。大風會侵蝕土壤、毀壞農田，影響果樹的開花、坐果等，因此，人們需要不斷的對風速、風向等數據進行觀測，為水土保持、農業種植、畜牧養殖等方面提供氣象預報和預警。
安裝要求：
1、用戶不能私自對傳感器進行拆卸和改裝。
2、不能安裝于可燃性氣體環境當中。
3、使用輕拿輕放，高處衰落或者重壓易造成設備損壞。
4、安裝位置周邊不能有明顯的障礙物，以防測量風速風向受到干擾。
5、應按照設備安裝說明來按順序進行組裝，并安裝于正確的位置。
故障排除
1、風桿旋轉不靈，遲滯大。因*使用導致軸承內有異物或潤滑油用完。請將儀表油從傳感器的上軸承處注入或?qū)鞲衅骷幕毓咀⒂?
2、模擬輸出時，顯示儀表示值為0或不在量程以內?？赡芤蚪泳€問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固;
3、若不是上述原因，請與聯系。
