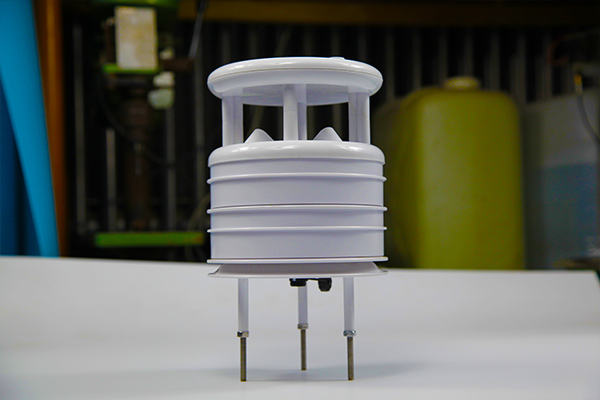

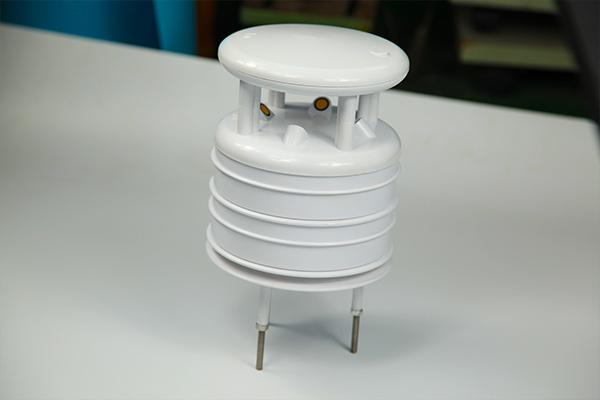

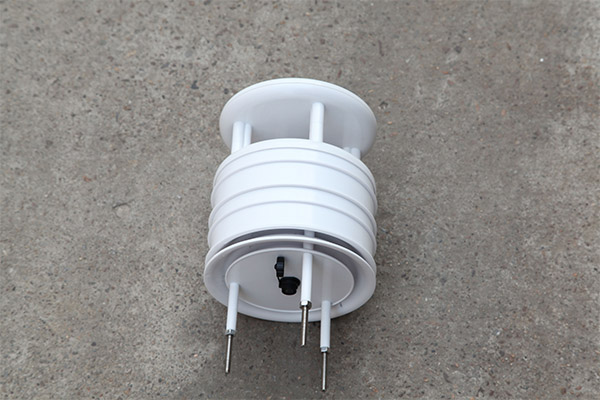

MC-CS型超聲波風速、風向傳感器

工作原理：

1、采用聲波相位補償技術；

2、采用隨機誤差識別技術，大風下也可以保證測量的低離散誤差，使輸出更平穩；

3、數字濾波技術，抗電磁干擾能力更強；

4、維護方便；

5、這是一款全數字化信號檢測，其內部自帶的加熱裝置可以在嚴冬下保證儀器正常工作。

技術特點：

1、超聲波傳感器使用四個超聲波探頭在通過超聲波在空氣中傳播的時差來測量風速和風向。

2、自動加熱功能：為防止冬天室外風速風向測量造成超聲波探頭的凍結，以至影響測量，甚至造成儀器嚴重?fù)p害，帶有自動加熱的裝置，使儀器在嚴寒下仍可正常使用。

注意：

1、不要與任何雷達掃描裝置在一個平面安裝，至少應該保持2米以上的距離；

2、建議和周圍一些無線電接受天線保持安全距離；

3、避免周圍建筑物比如樹、電線桿、高樓等所產生的紊流，這些可以對超聲波風速

風向傳感器精度產生影響。所以*好安裝在盛行風的一側。

世界氣象組織（WMO World Meteorological Organization）給出以下建議：

1、風速儀安裝標準：在開闊地區超過地面10米以上。開闊地區的定義是風速儀和任何障礙物之間的距離是障礙物高度的10倍以上。

2、如果安裝在建筑物上，理論上風速儀安裝高度應該是建筑物高度的1.5倍。

3、如果安裝在桅桿上的吊桿上，塔或者桅桿的分支上，吊桿或者分支的長度必須至少是塔的*小直徑或?qū)蔷€的兩倍。吊桿需要安裝在盛行風的一側

注意事項：

1、使用本公司所推薦的線纜；

2、如果線纜切斷后又沒有正確的連接，或者線纜屏蔽線沒有很好維護，EMC（電磁兼容性）可能會降低；

3、不需要創建接地回路，根據安裝指導說明進行接線；

4、保證超聲波風速風向傳感器運行中的持續電源供應。

5、切勿帶電接線，接線完畢檢查無誤后方可通電

6、接地:為避免雷擊，輻射的高壓靜電損壞儀器或傷人，儀器必須正確接地。接地時應將電纜屏蔽線與大地相連。

7、線纜選擇：標配線纜：2米/無屏蔽   其他：長度可定制/帶屏

保養維護：

安裝后，定期檢查傳感器是否被冰雪或雜物遮擋，如果遮擋及時清理。

如果儀器上沉積有灰塵，可以用沾有(生物降解性的)軟洗劑的布輕輕擦洗。不能使用具有溶解性的試劑，小心擦洗，避免劃破儀器的表面。如果儀器表面堆積有雪或冰，應等其慢慢自然溶化，千萬不能使用工具強行除去

故障排除：

采集的數據變化波動過大，檢查環境天氣是否突變，檢查超聲波風速風向傳感器是否被冰雪或雜物遮擋，如果遮擋及時清理。

采集的數據無變化或無顯示，檢查數據線是否完好，連接是否正確，如果不正確對數據線進行處理，如果數據線正常，請及時聯系廠家售后，售后根據情況做相應的解決方案

通訊協議：

超聲波風速風向RS485報文

修改地址

廣播指令寫地址指令：FF 10 80 00 00 （新地址）（校驗位低）（校驗位高）

查詢傳感器（地址為01）的超聲波風速風向數據。

若傳感器接收正確回復以下數據。

以上數據表示：

風速00X0A=10=10/10=1.0m/s（讀出值除以十計算）

風向00X4F=79°（讀出值為實際值）

查詢傳感器（地址為01）的超聲波風速數據（單個數據）。

若傳感器接收正確回復以下數據。

以上數據表示：風速00X1F=31=31/10=3.1m/s（讀出值除以十計算）

查詢傳感器（地址為01）的超聲波風向數據（單個數據）。

若傳感器接收正確回復以下數據。

以上數據表示：風速00X5A=90°（讀出值為實際值）
