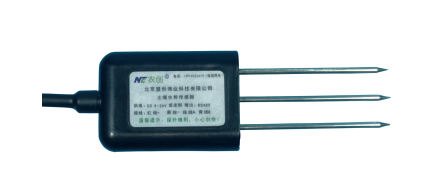

土壤水勢傳感器
- 產品介紹
一、簡介
土壤水勢測量傳感器通過測量土壤水勢，判斷土壤的干旱程度。
1、石膏棒原理方法：與石膏塊系統相似，優點是土壤中不會溶解，氣孔的分布也更加均勻，所以測量結果更為準確。大多數農業和景區灌溉環境中都可以用土壤水勢測量傳感器代替張力計。缺點是反應速度極慢，不適合在線監測需要即時數據的用戶。使用前需要在清水中浸泡至少一小時。
2、金屬探針方法：利不銹鋼術探針，根據土壤常數來測試。優點是反應速度快，安裝簡單，耐腐蝕。精度比石膏法稍差。適合絕大多數用戶使用。使用前不需要任何處理。
二、主要技術參數：
材質：ABS塑料、不銹鋼和吸水纖維
傳感器尺寸：直徑22毫米×長83毫米
傳感器重量：0.067kg
三、數據計算方法：
土壤水勢RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的土壤水勢數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 6D | 00 | 01 | 15 | D7 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器6D數據高 | 寄存器6D數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | FF | 41 | 39 | 84 |
土壤水勢 單位：kpa | ||||||
以上數據表示：
土壤水勢FFX41=65345=65535-65345+1=190/10=-19.0kpa（讀出值除以十計算）
注：當數據小于8000時，換算成十進制數據后÷10，即小數點左移一位，當數據大于等于（≥）8000時，用FFFF減去該數據后加1，換算成十進制數據后÷10，即小數點左移一位，然后前面加負號。
