LORA無線數據采集和智能控制一體化系統

適用范圍：溫室大棚、畜牧養殖場、水產養殖基地、食品加工、文物保護單位、發酵行業、食用菌栽培、微環境氣象數據監測、組培室、及各種需要隨時在線監測環境中的參數，同時進行自動化控制。

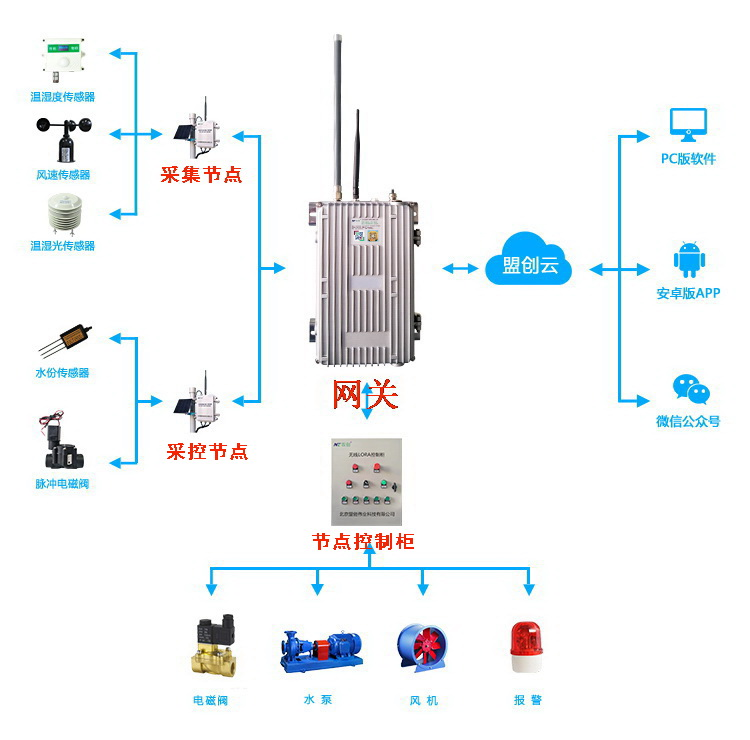

MC-LORA型物聯網數據采集和智能控制一體化系統，由智能網關、無線節點采集/控制器、智能控制柜、物聯網數據應用平臺組成。

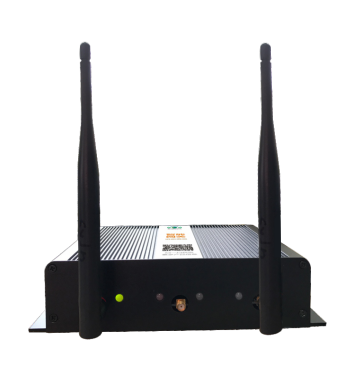

一、智能網關

網關(Gateway)又稱網間連接器、協議轉換器，特點如下：
1、內置LORA無線通訊模塊，實現智能網關與無線節點采集/控制器進行數據交換。
2、內置2G/4G/5G無線通訊模塊，配備SIM卡，可實現網關直接聯網。
3、配備標準LAN口，插入網線即可自動識別并聯網。
4、配備多種狀態顯示燈，顯示網絡、電源、信號、數據等狀態。
5、既可以用于廣域網互連，也可以用于局域網互連。

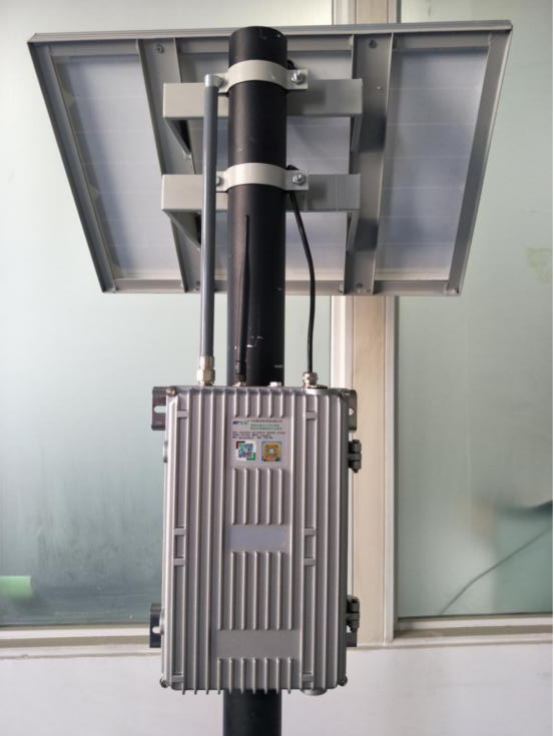

6、如在戶外使用，可使用太陽能系統供電。
7、一個網關可以接入多路節點傳感器、自動化設備。

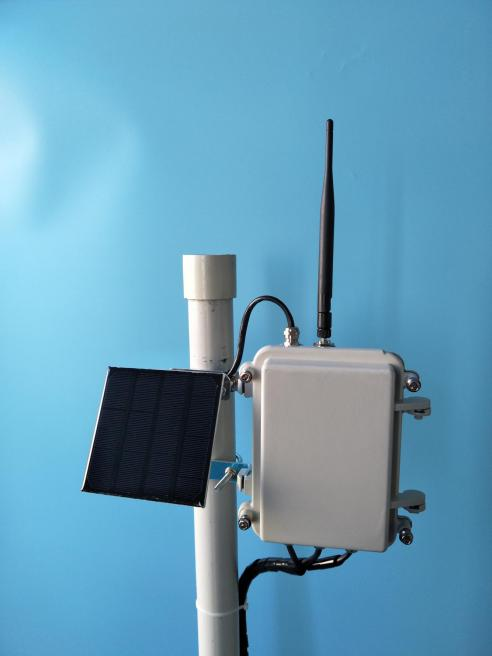

二、無線節點采集/控制器

無線節點模塊是采用高效的ISM頻段射頻Lora擴頻芯片，提供了多個頻道的選擇。模塊可在線修改串口速率，發射功率，射頻速率等各種參數。模塊能夠透明傳輸任何大小的數據，而用戶無須編寫復雜的設置與傳輸程序。模塊提供多種接口、支持寬范圍電壓運行，傳輸距離遠；提供豐富便捷的軟件編程設置功能，應用領域非常廣泛；無線節點同時可以給前端傳感器設備供電，節點內含智能電源模塊，能控制上電及斷電時間從而實現設備的低功耗，采用鋰亞電池即可工作3—5年（根據上下電頻次）。
1、內置LORA無線通訊模塊，實現智能網關與無線節點采集/控制器進行數據交換。
2、可采集各種485協議傳感器，采集參數包括土壤溫濕度、EC、PH、鹽分、空氣溫濕度、露點溫度、光照強度、有效輻射、CO2、風速、風向、大氣壓等。
3、可控制各種機電設備，具有8-16路輸出控制端口。
4、具有16路開關量采集端口，可對各種門窗開關、卷膜開關以及各種需要雙向控制的電氣設備進行限位控制。

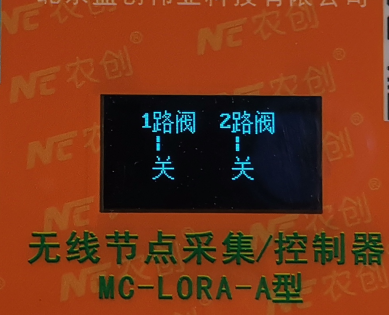

5、可配備高亮度OLED顯示屏幕，實時顯示當前各種傳感器參數數據和脈沖電磁閥開/關狀態（MC-LORA-WAN-A型才有）。
6、電路采用超低功耗設計，供電可用交流、直流電源、鋰電、太陽能等形式。
7、可用作LoRa無線節點電磁閥控制器，能控制市面上所有的脈沖電磁閥。
8、無需布設電源線，自帶電池就可以實現對脈沖電磁閥超過3萬次的開關控制。
9、LoRa無線傳輸模式與智能網關進行通信。對電池電量實時檢測。

LoRa無線節點脈沖電磁閥采集控制器

LoRa無線節點采集控制柜
LoRa無線節點采集控制柜能滿足小型園區溫室、大田無通訊線，統一控制完成各種機電自動化設備，卷簾、遮陽、風機、電磁閥、水泵等。以LoRa無線傳輸模式與智能網關進行通信。

產品特點：
1、自動化控制系統適用范圍：
溫室大棚種植、自動灌溉、特種養殖、食品加工、文物保護單位、發酵行業、食用菌栽培、小氣象數據監測、組培室、及各種需要隨時在線精準監測環境中的空氣溫度、空氣濕度、二氧化碳、光照強度、土壤水分、土壤溫度等參數.
2、智能溫室控制柜可以設定各運行參數，通過監測溫室內的環境溫度、環境濕度、光照度、二氧化碳的濃度等來自動控制卷簾、天窗、側窗、內遮陽、外遮陽、風機、外翻窗、加溫設備等的目標值和設備的開啟/關閉時間等等，通過監測土壤的水分、土壤的溫度、電導率等參數來自動控制電磁閥和水泵、施肥系統設備的開啟/停止等目標值。
3、溫室數據采集：空氣溫度、空氣濕度、二氧化碳、光照度、土壤溫度、土壤濕度等多路傳感器數據。
4、控制項目：卷簾、通風（卷膜）、加熱、補光、灌溉（滴灌、噴灌）等
5、自動/手動控制柜：〖手*停*自〗，手動（本地手動人工控制模式）；停止（非使用期間或防止意外均可選停止檔位）；自動（使用遠程手動或全自動控制）。
6、觸摸屏采集控制主機，本機可以查看數據，設置采集間隔、查看聯網狀態，通過TCP網口、GPRS無線等傳輸方式遠程查看、設置、控制等。
7、自動控制柜可以實現本地手動控制、聯網遠程手動控制、聯網啟用智能自動控制功能。
