LORA無線數據采集和溫室、養殖場智能控制、灌溉一體化系統

 MC-LORA-WAN-A型

    適用范圍：溫室大棚、畜牧養殖場、水產養殖基地、食品加工、文物保護單位、發酵行業、食用菌栽培、微環境氣象數據監測、組培室、及各種需要隨時在線監測環境中的參數，同時進行自動化控制。

突出特點：

1、采用LPWAN無線LoRa通信技術，MC-LORA-WAN-A型物聯網數據采集和智能控制一體化系統，是基于擴頻技術的超遠距離無線傳輸方案。

2、休期間待機電流極低，這樣保證了無線節點采集/控制器可根據現場需求采用鋰電池或者太陽能供電，使用安全，安裝簡便，放置就位即可開機使用。

3、易組網，由于采用擴頻技術，多個無線節點采集/控制器和網關之間同時進行指令發送和數據傳輸，在區域范圍內組成數據無線傳輸網絡。后期可增加無線節點采集/控制器節點。

4、采用433MHz無線傳輸頻率，數據傳輸速度快。

5、成本低，使用國際上已經號很成熟的無線傳輸技術和通訊模組，硬件電路成本低。

6、傳輸距離遠，在無線信號環境良好環境下可達到8000米的通訊距離。

7、極大降低成本，現場無需布線，人工作業費用和傳感器數據線和各種電源電纜線的使用成本大大降低，并且降低了現場安裝的難度，提高了設備安裝后的可靠性和驗收通過率。

8、適合大規模部署，一個網關，可以與多只無線節點采集/控制器進行組網，可以采取循環喚醒也可以同時喚醒（根據實際情況需要）。

9、可靠性，由于LORA 無線通訊模塊優異的信號傳輸能力，使其具有繞射能力強、較強穿透能力的特點，極大降低了數據包丟失的風險，提高了數據傳輸?shù)目煽啃浴?/p>

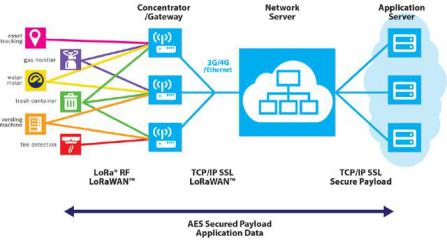

系統組成：MC-LORA-WAN-A型物聯網數據采集和智能控制一體化系統，由MC-LORA-WAN-A型智能網關、MC-LORA-A（B）型無線節點采集/控制器、各種環境數據采集傳感器、智能控制柜、物聯網數據應用平臺組成。

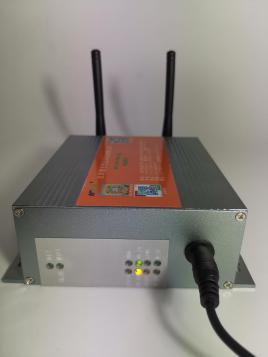

一、MC-LORA-WAN-A型智能網關

該網關(Gateway)又稱網間連接器、協議轉換器，特點如下：

    1、內置LORA無線通訊模塊，實現智能網關與無線節點采集/控制器進行數據交換。

    2、內置2G/4G/5G無線通訊模塊，配備SIM卡，可實現網關直接聯網。

    3、配備標準LAN口，插入網線即可自動識別并聯網。

    4、配備多種狀態顯示燈，顯示網絡、電源、信號、數據等狀態。

    5、既可以用于廣域網互連，也可以用于局域網互連。

    6、低功耗設計，如在戶外使用，可使用太陽能系統供電。

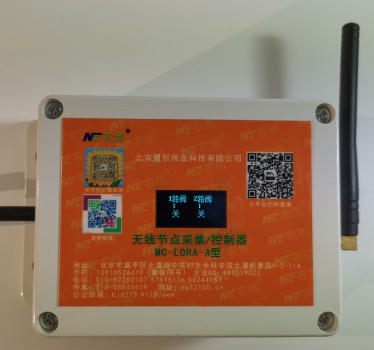

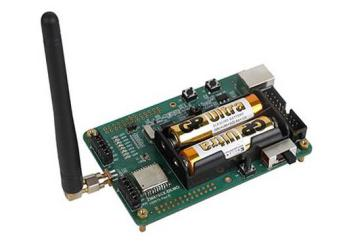

二、MC-LORA-A（B）型無線節點采集/控制器

1、內置LORA無線通訊模塊，實現智能網關與無線節點采集/控制器進行數據交換。

2、可采集各種485協議傳感器，采集參數包括土壤溫濕度、EC、PH、鹽分、空氣溫濕度、露點溫度、光照強度、有效輻射、CO2、風速、風向、大氣壓等二十余種環境參數。

3、可控制各種機電設備，具有8-16路輸出控制端口。

4、具有16路開關量采集端口，可對各種門窗開關、卷膜開關以及各種需要雙向控制的電氣設備進行限位控制，保障設備開關安全。

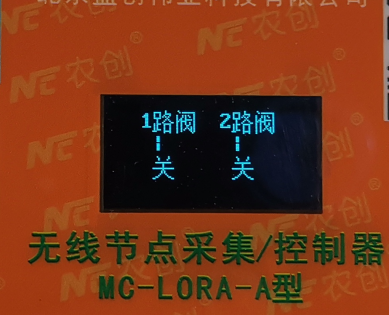

5、可配備高亮度OLED顯示屏幕，實時顯示當前各種傳感器參數數據和脈沖電磁閥開/關狀態（MC-LORA-WAN-A型才有）。

6、電路采用超低功耗設計，供電可用交流、直流電源、太陽能等多種形式。如采用本公司特制鋰亞電池組可工作3—5年（具體壽命根據上下電頻率而定）。

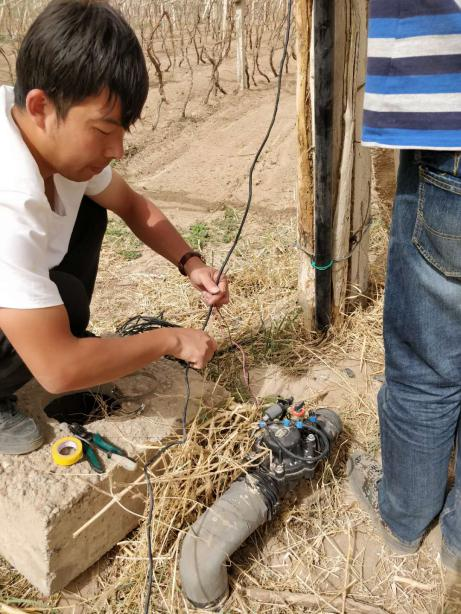

7、可用作LoRa無線節點電磁閥控制器，能控制市面上所有的脈沖電磁閥。無需布設電源線，自帶電池就可以實現對脈沖電磁閥超過3萬次的開關控制。以LoRa無線傳輸模式與智能網關進行通信。對電池電量實時檢測，可提前告知用戶更換，不影響生產作業。安裝方便。

8、可用作LoRa無線節點傳感器，無線傳輸距離遠，可達500米-8公里，3.6V電池壽命可達5年（待機時間）。 IP68防護等級， 可同時接入土壤溫度、濕度、鹽分、電導率、空氣溫度、濕度、風向、風速、光照、輻射等多種傳感器。

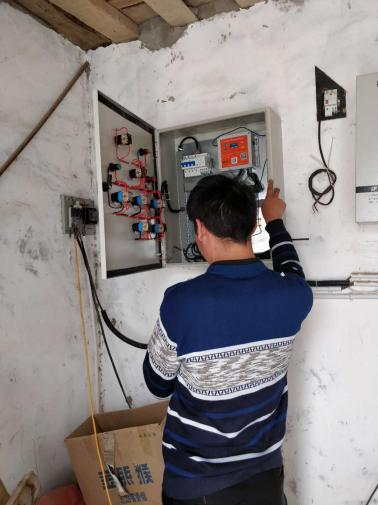

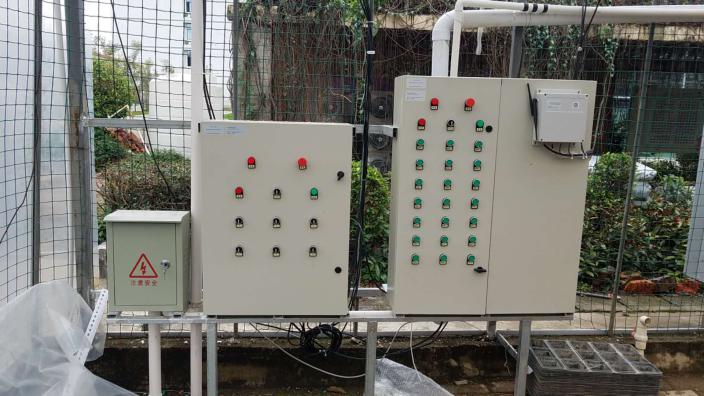

三、智能控制柜

1、配備過壓、過流保護，控制和保護繼電器。

2、帶自動和手動模式?？膳鋫溥^載和故障聲光報警。

3、與無線節點采集/控制器做成一體式結構。

4、自動控制柜可以實現本地手動控制、聯網遠程手動控制、聯網啟用智能自動控制功能。

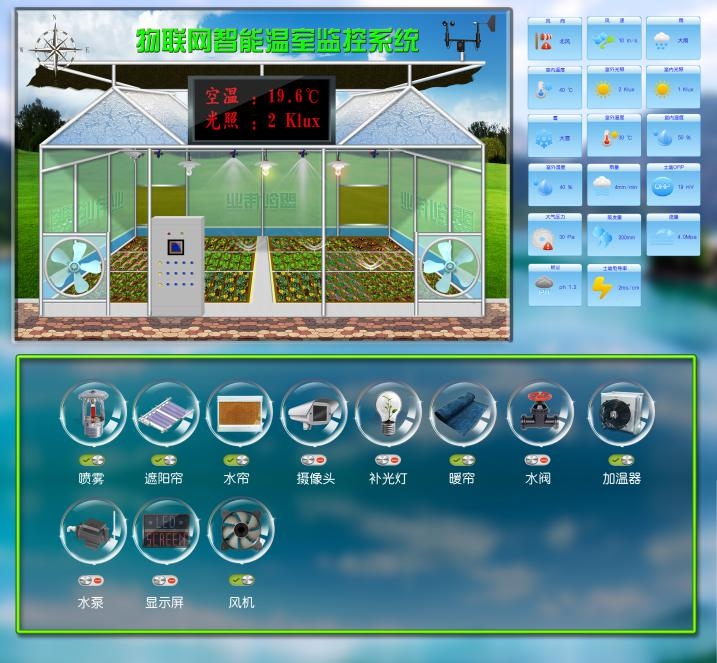

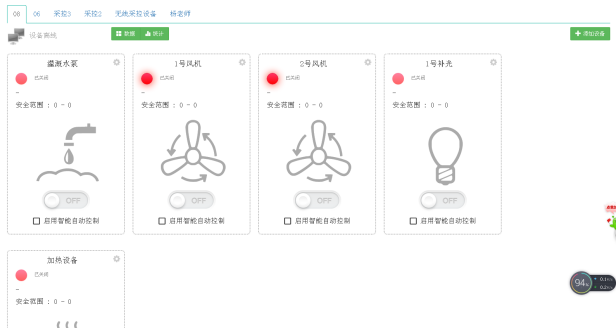

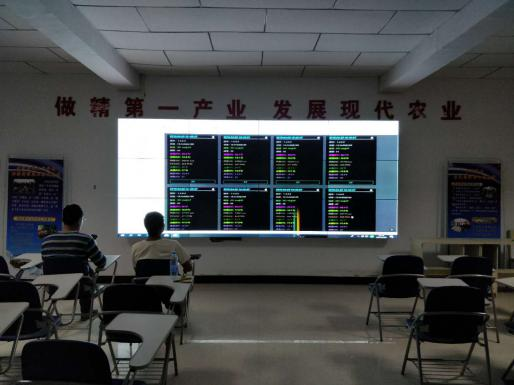

 四、物聯網數據應用平臺

1、云端可由用戶自行添加設備名稱和設備編號。

2、用戶可設置各種環境數據的預期值，自動控制設備的啟動和停止。并有設備運行狀態顯示。

3、設備云端在線狀態顯示。

4、用戶在云端可隨時在數據查看、統計、設備控制幾個功能間隨意切換，只需點擊鼠標即可。

5、在自動模式運行情況下，當現場出現突發事件或者其他需要人工干預的情況下，用戶可以在云端強行進行人工干預，實現人工遠程控制設備的啟動和停止。

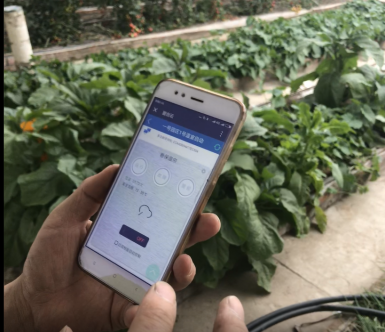

6、用戶還可以通過手機端，依托于無線互聯網，隨時對設備進行設置和控制。
