產品應用：

　　MC-DGP-IV 地基長勢病害監測儀配備6個2.12M像素多光譜通道及1個2.12M像素RGB通道，通過多波段光譜協同分析精準捕捉植被生長動態與病害特征，IP65防護與-20℃~50℃寬溫域設計保障農田、林區等野外場景*穩定運行，數據可通過4G/WiFi直傳農業管理平臺，為作物健康評估與精準植保提供全天候、高分辨率監測支持

特點：

　　1.可實時輸出GCC/RCC/GVI/NDVI/GNDVI/NDRE等,支持全局和均一化輸出

　　2.550nm/650nm/850nm/720nm/705nm等各光譜段獨立鏡頭，數據信噪比更高，

　　3.各光譜鏡頭通道采用光照計自適應曝光算法，輸出指數穩定準確、一致性好；

　　4.支持原始raw圖像輸出；支持4G網絡連接；支持低功耗；支持sdk二次開發；

參數規格 ：

平臺：

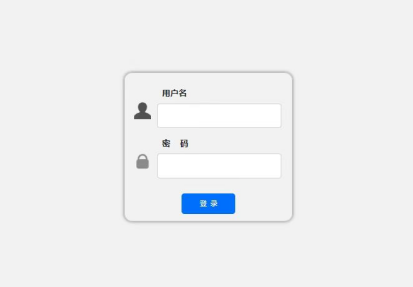

登錄相機web，使用Edge瀏覽器，登錄相機IP，進入登錄界面，輸入用戶名及密碼 (admin123)。

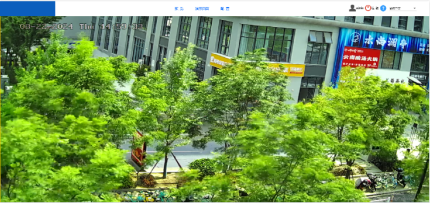

預覽界面

各通道效果

可見光                                 550nm

850nm                                   650nm

演示頁面

點擊“演示頁面”即可進入。演示頁面分為五個部分。

多光譜圖：可實時抓取多光譜數據，并以曲線表示

圖像預覽：四個通道預覽框同時顯示，可進行“抓JPG圖”、“抓RAW圖”、彩色與黑白切換等

文件管理：查看SD卡中文件，可將SD卡中的數據文件發送到FPT服務器中

日志：相機工作日志

配置：相機定時抓圖配置

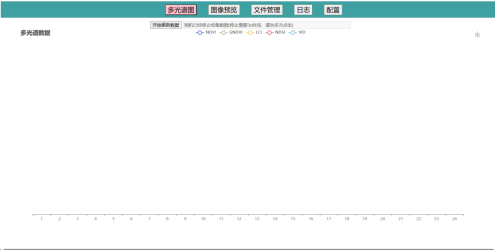

①多光譜圖使用：點擊“開始更新數據”即可開始抓取實時多光譜數據。

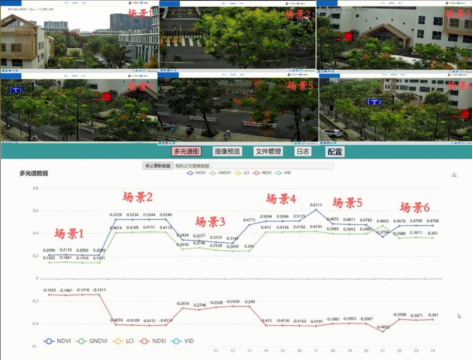

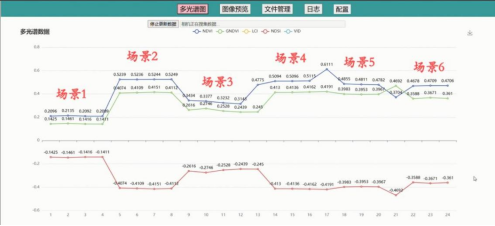

抓取多光譜數據*終效果如下

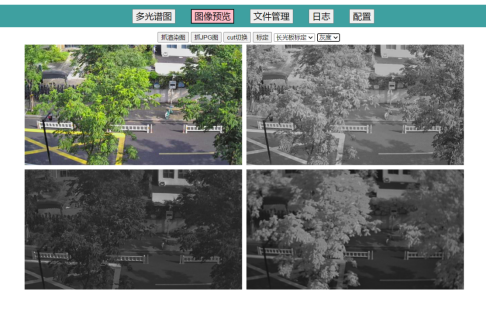

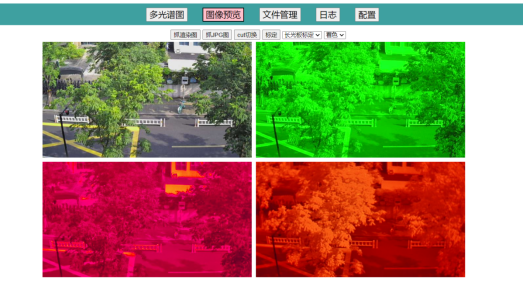

②圖像預覽：在圖像預覽界面可同時看到四個通道的實時圖像。在此可進行“抓渲染圖”、“抓JPG圖”、“抓RAW圖”、著色與灰度圖切換操作。

著色與灰度切換：點擊“著色”與“灰度”切換，可得到灰度圖

手動抓圖：在圖像預覽界面中，點擊“抓渲染圖”“抓JPG圖”“抓RAW圖”按鈕，等待片刻，會自動保存在SD卡以及FTP服務器儲存路徑下。

文件名規則：JPG圖：通道類型_ 云臺預置點序號_時分秒.jpg；

RAW圖：通道類型_ 云臺預置點序號_時分秒.raw


抓渲染圖、抓JPG圖與抓RAW圖等，每次只能選擇一個，等待抓圖完畢之后再進行下一次操作。如相機沒有連接FTP服務器，則FTP服務器中不會出現所抓圖片。

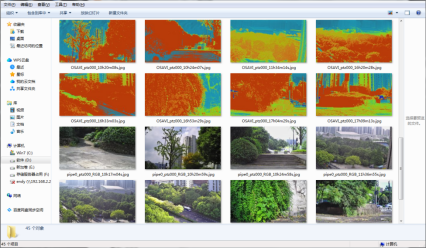

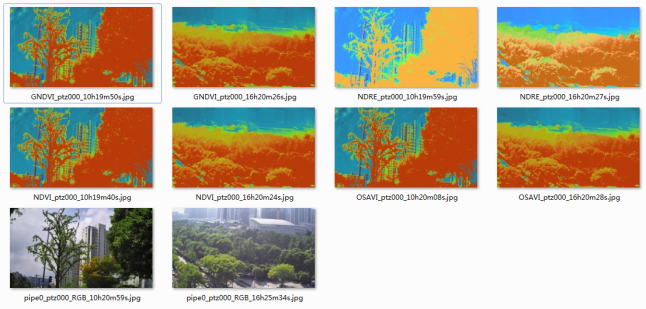

渲染圖以及對應可見光圖像示例：

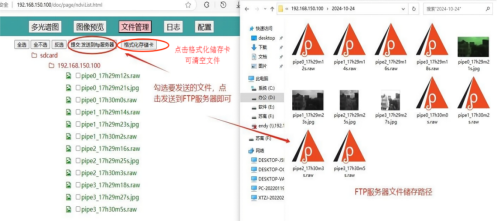

③文件管理

可以看到SD卡中的文件，可以選擇需要從SD卡中取出的文件，點擊發送到FTP服務器，也可點擊“格式化儲存卡”，清空文件。

格式化存儲卡需要重啟相機，需確認格式化時相機未進行抓圖工作，否則可能會導致文件丟失。

說明

文件管理中SD卡上的文件，不能直接打開查看。需相機連接上FTP服務器之后才能將SD卡中的文件發送到FTP服務器中。文件管理中發送功能是指直接在相機網頁上將相機SD卡中文件發送到FTP服務器上。

如相機一直連接FTP，則抓圖文件同時保存在SD卡和FTP服務器中。

如相機沒有連接FTP，則當連接FTP時，相機定時抓圖的文件會進行補傳，重新發送到FTP中。定時抓圖配置詳見⑤配置

④配置

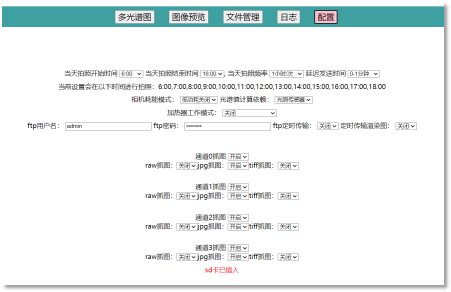

在演示頁面點擊“配置”，可進行多光譜相機的功能配置。

定時抓圖

開始拍照時間：可選6:00-18:00；結束拍照時間：可選6:00-18:00。拍照頻次可選1小時/次-23小時/次；設置完開始拍照時間、結束拍照時間與拍照頻次，會顯示抓圖時間點，設備將會在此時間段內的整點抓圖。

延遲發送時間：可選0-1/5/10/20/30/50分鐘。以0-10分鐘為例，相機在指定整點抓圖之后，會在接下來10分鐘內隨機時間段發送到FTP服務器中。

FTP定時傳輸：關閉后，相機自動抓圖只會保存在相機中，不會傳輸?shù)紽TP服務器。

定時傳渲染圖：打開FTP定時傳輸功能后，打開定時傳渲染圖才會生效。在FTP定時傳輸沒有打開的情況下，定時傳渲染圖打開則不會生效。

低功耗設置

相機耗能模式：低功耗關閉、低功耗打開。默認為低功耗關閉。

若設置了低功耗打開之后。設備完成抓圖傳輸?shù)裙ぷ髦?，?huì)進入斷電狀態，到下一次工作時間點前5分鐘自動上電。若當前時間不在設備工作時間內，打開低功耗后會在20s左右之后立即進入斷電狀態。

在切換低功耗模式時，會彈出提示框，點擊確認即可切換，并在一段時間后（30s左右）后生效。注意：若在設備工作時間內切換成低功耗打開，設備不會立刻進入低功耗，會在工作結束后5分鐘左右進入低功耗模式。

注意：進入低功耗模式之后，相機處于斷電狀態，無法登錄，無法操作使用。要結束低功耗模式，需長按相機尾線處的復位按鈕。長按5-8s，聽到“嘀”聲表示復位成功，可以登錄相機，并在5小時內，無論是否設置進入低功耗，相機都不會進入低功耗模式。若要結束該狀態，需斷電重啟相機。

若在網頁設置了低功耗模式，相機進入低功耗模式之后，相機斷電，長按復位按鈕進行復位。此時，若沒有進入相機網頁修改成低功耗關閉，而是斷電重啟，則相機依舊會處于低功耗模式，在上電后30s左右，再次進入低功耗模式。

例如，開始拍照時間9:00，結束拍照時間11:00，延遲發送時間設置為0-10分鐘，拍照頻次設置為2小時/次。相機在9:00抓圖，在10分鐘內完成傳輸，在9:15進入低功耗，處于斷電狀態，在抓圖前5分鐘相機自動上電，即10:55自動上電。實際情況根據實際配置而定。

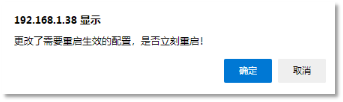

在設置拍照開始時間、拍照結束時間、拍照頻次、延遲發送時間時，需要重啟相機才會生效

光譜值計算依賴

光譜值計算依賴分為光照傳感器和曝光傳感器，默認設置為光照傳感器。

加熱器工作模式

加熱器工作模式默認關閉狀態；

關閉：立刻停止加熱，強制生效

啟動加熱：配合低功耗模式使用，開啟后不會立刻開啟加熱，在設備處于低功耗模式自動上電之前6分鐘左右，進行加熱。

例如，低功耗打開情況下，延遲發送時間設置0-10分鐘，拍照時間9:00，設備在9:15左右進入低功耗，處于斷電狀態，下一次拍照時間11:00，設備開始工作前5分鐘自動上電，即10:55左右自動上電，此時，加熱器會在此基礎上的前6分鐘開始加熱，即10:49左右開始加熱，加熱時間4分鐘。

立刻加熱一次：無論是使用低功耗模式，點擊該設置，就會立刻加熱一次，強制生效，加熱時間4分鐘。

季節性自適應加熱：與啟動模式功能類似，配合低功耗功能使用，多一項效果：根據當前季節進行加熱強度控制。

春季(3-5月)和秋季(9-11月)加熱2分鐘；

夏季(6-8月)加熱1分鐘；冬季(12月-次年2月)加熱4分鐘

啟動模式的加熱時間不會根據季節變化，固定加熱4分鐘。

ftp用戶配置

FTP用戶名密碼更改立即生效。需與FTP服務器的用戶名和密碼一致，方可連通FTP

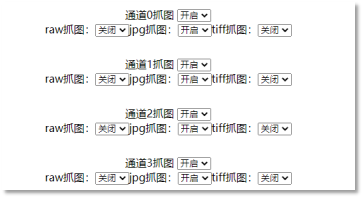

自動抓圖類型配置

可對四個通道的抓圖進行單獨配置。
